AUTOMOTIVE SYSTEM

ADVANCED DRIVER ASSISTANCE SYSTEM BY MCNEX

ADVANCED DRIVER ASSISTANCE SYSTEM BY MCNEX

IN-CABIN SYSTEM

DMS CAMERA (DRIVER MONITORING SYSTEM)

GESTURE CAMERA

EYE-TRACKING SYSTEM

FINGERPRINT SYSTEM

BUILT-IN CAM(DASH CAM) SYSTEM
OUT-CABIN SYSTEM

FRONT / REAR CAMARA

360DEGREE SVM CAMERA (SURROUND VIEW MONITORING)

DSM CAMERA (DIGITAL SIDE MIRROR CAMERA)

SRM SYSTEM (SMART ROOM MIRROR SYSTEM)

BVM SYSTEM (BLIND SPOT VIEW MONITORING SYSTEM)
AUTONOMOUS DRIVING SYSTEM

MFC / STEREO CAMERA, TRI-FOCAL CAMERA

MOD CAMERA, NIGHT VISION CAMERA

ULTRASONIC CAMERA, LIDAR SYSTEM

FRONT CAMERA (WITH COREPHOTONICS)

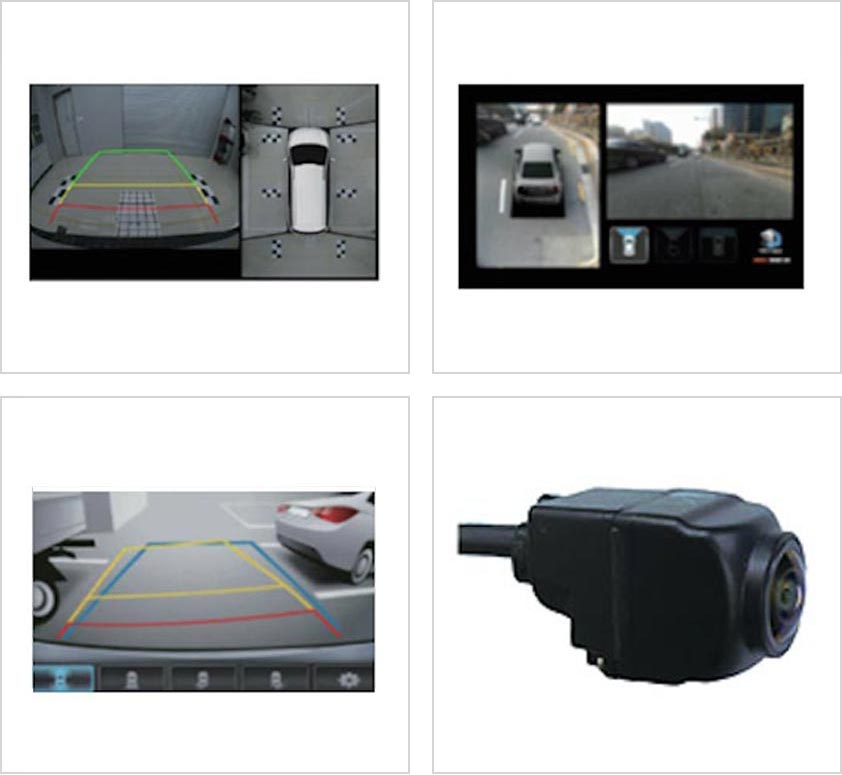

SVM(SURROUND VIEW MONITORING) SYSTEM

CAMERA MODULE FOR AUTOMOTIVE

총 820종류의 전장카메라, 자율주행센서 양산모델을 매년 500만개 출하

820개 모델 카메라 모듈 개발 - HKMC 프리미엄 급 차종 공급 중

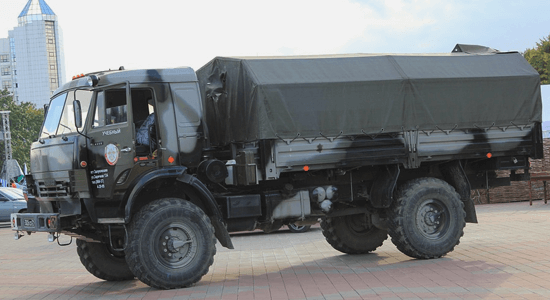

: 군용차량

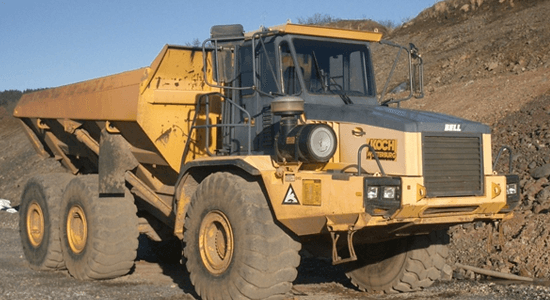

: 중장비

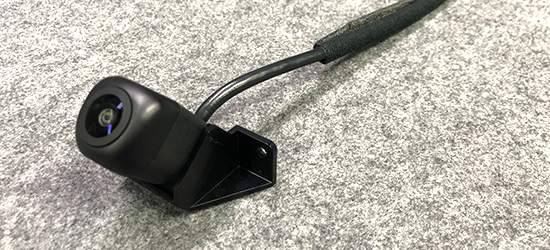

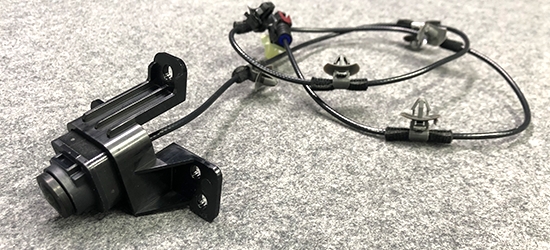

AUTOMOTIVE CAMERA INTERFACE SOLUTION

ETHERNET CAMERA

자동차 카메라 시스템 기술·제품 이미지 4

ETHERNET CAMERA의 ITEM, SVM CAMERA 정보
ITEM	SVM CAMERA
Recognition type	Surround View Monitor Rear View Monitor
Output Data	Ethernet
Resolution	1280 x 944p
Operating Voltage	DC 6.5 V ± 0.5 V
HFoV	H:192±3 ˚ V:137±3 ˚

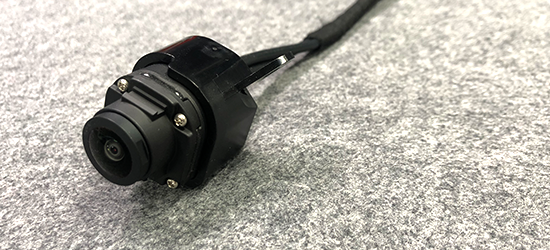

LVDS CAMERA

자동차 카메라 시스템 HFoV H:192±3 ˚ V:137±3 ˚ LVDS CAMERA LVDS CAMERA의 ITEM, SVM CAMERA 정보 ITEM SVM CAMERA

LVDS CAMERA의 ITEM, SVM CAMERA 정보
ITEM	SVM CAMERA
Application type	Surround View Monitor Rear View Monitor
Output Data	LVDS
Resolution	1280 x 720p
Operating Voltage	DC 6.5 V ± 0.5 V
FoV	H:192±3 ˚ V:137±3 ˚

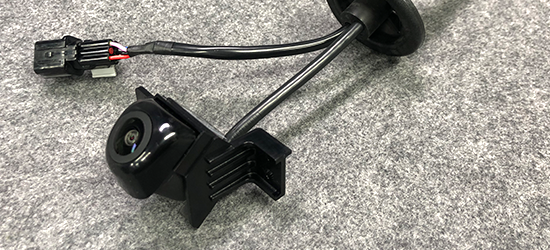

AHD CAMERA

자동차 카메라 시스템 FoV H:192±3 ˚ V:137±3 ˚ AHD CAMERA AHD CAMERA의 ITEM, RVM CAMERA 정보 ITEM RVM CAMERA

AHD CAMERA의 ITEM, RVM CAMERA 정보
ITEM	RVM CAMERA
Recognition type	Rear View
Output Data	AHD
Resolution	1280 x 720p
Operating Voltage	DC 6.5 V ± 0.5 V
FoV	H:192±3 ˚ V:137±3 ˚

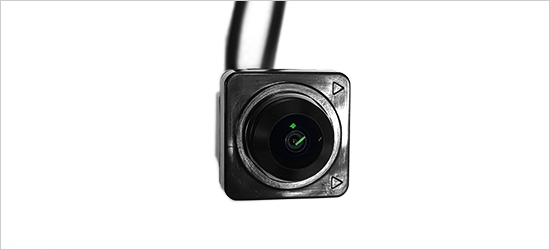

NTSC CAMERA

자동차 카메라 시스템 FoV H:192±3 ˚ V:137±3 ˚ NTSC CAMERA NTSC CAMERA의 ITEM, RVM CAMERA 정보 ITEM RVM CAMERA

NTSC CAMERA의 ITEM, RVM CAMERA 정보
ITEM	RVM CAMERA
Application type	Surround View Monitor Rear View Monitor
Output Data	NTSC
Resolution	1024 x 960 >> 720 x 480
Operating Voltage	DC 6.5 V ± 0.5 V
FoV	H:192±3 ˚ V:137±3 ˚

C2B CAMERA

자동차 카메라 시스템 FoV H:192±3 ˚ V:137±3 ˚ C2B CAMERA C2B CAMERA의 ITEM, RVM CAMERA 정보 ITEM RVM CAMERA

C2B CAMERA의 ITEM, RVM CAMERA 정보
ITEM	RVM CAMERA
Recognition type	Rear View
Output Data	LVDS
Resolution	1280 x 720p
Operating Voltage	DC 6.5 V ± 0.5 V
FoV	H:192±3 ˚ V:137±3 ˚

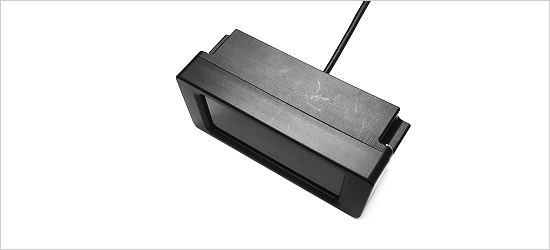

IN - CABIN CAMERA

자동차 카메라 시스템 FoV H:192±3 ˚ V:137±3 ˚ IN - CABIN CAMERA IN - CABIN CAMERA의 ITEM, RVM CAMERA 정보 ITEM RVM CAMERA

IN - CABIN CAMERA의 ITEM, RVM CAMERA 정보
ITEM	RVM CAMERA
Sensor	2MEGA (RGB-IR)
Output Data	POC
Resolution	1920H x 1080V (2.0Mp)
IR LED	940nm
Operating Voltage	DC 6.5 V ± 0.5 V

MULTI INTERFACE CAMERA

NTSC, AHD, LVDS, ETHERNET


AHD camera	Low cost and high video quality
LVDS camera	Compatibility with existing networks.
Ethernet camera	Applications : Surround View and Back-up camera

자동차 카메라 시스템 Ethernet camera Applications : Surround and Back-up camera CATEGORY ITEM SPECIFICATION

CATEGORY	ITEM	SPECIFICATION
LVDS Camera	Fov	192°(H), 120°(V)
	Pixel Resolution	1280 x 724p@ 30fps
	Video Output	LVDS (POC)
	Approach	SVM,RVM
Ethemet Camera	Fov	192°(H), 137°(V)
	Pixel Resolution	1280 x 944p@ 30fps
	Video Output	Ethemet
	Approach	SVM,RVM
AHD Camera	Fov	192°(H)
	Pixel Resolution	1280 x 724p@ 30fps
	Video Output	AHD
	Approach	RVM

IN CABIN CAMARA

RGB. IR CAMERA

자동차 카메라 시스템 Approach RVM IN CABIN CAMARA RGB. IR CAMERA FEATURES

FEATURES
ITEM	RGB-IR CAMERA
Sensor	1MEGA(RGB-IR)
Output Data	POC
Resolution	1280 x 720p
IR LED	940nm
Operating Voltage	DC 12V ±0.5V

엠씨넥스자율주행 관련 보유기술

MEGA AVM / LVDS (DIGITAL 전송방식)
CAMERA 국내 최초 개발 및 양산 중
전 후방카메라, 블랙박스 및 경보시스템 등
차량에 탑재되는 모든 종류의 카메라에 응용
전 후방카메라, 블랙박스 및 경보시스템 등
차량에 탑재되는 모든 종류의 카메라에 응용

G90 / G80 / K9 SVM 시스템 장착
360°어라운드뷰 4개
차선이탈 경보 1개

후방사각안내

백미러 속에 숨겨진 소형카메라가
따라오는 차량을 포착해 알려줌

후방카메라

후방의 사물 식별 및 주차 도움

완전자동 주차기능

후방의 사물 식별 및 주차 도움

MOD 카메라
MOTION OBJECT DETECTION

후방의 사물 인식

LDWS 탈선경보 시스템

차선을 넘을 경우 자동으로 알려줌
NIGHT VISION 야간 투시 기능

적외선 야간 촬영장치를 통해 전방의
사람, 동물 투시

스테레오 / LIDAR 카메라 시스템

전방의 사물인식 및 거리측정

전방카메라

전방사물을 식별하여 알려줌

졸음운전 감시
DRIVER STATUS MONITORING

전방의 사물인식 및 거리측정

적응형 카메라

운전자의 좌우 방향 지시등에 따른 영상출력

순정형 블랙박스

주행녹화 / 음성녹음(2세대) / G-SENSOR 탑재 (2세대)

차량 내부 통신 정보 저장

자동차 환경신뢰성, EMI/EMC 신뢰성 통과

자동차 카메라 시스템 기술·제품 이미지 15

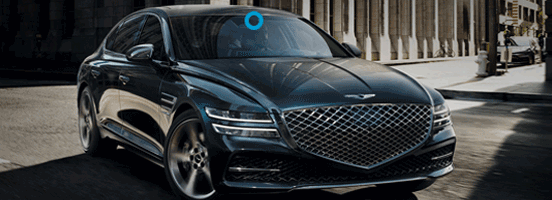

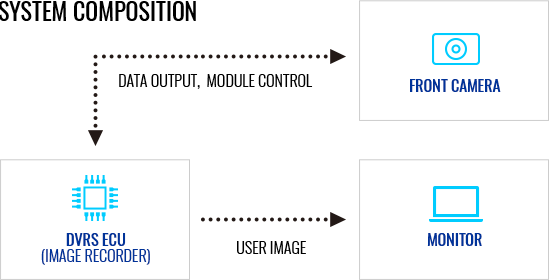

SYSTEM COMPOSITION의 ITEM, FRONT CAMERA 정보
ITEM	FRONT CAMERA
Resolution	1920x1080p 30FPS / 2560x1440p 30FPS
Output Data	Single Output LVDS
Operating Voltage	DC 7.5 V ± 0.5 V
Operating Temperature	-30 ℃ ~ 105 ℃
Optical Format	1/2.9 inch(1Gen), 1/1.7 inch(2Gen)
HFoV	114 ˚

ADVANCED DRIVING ASSISTANCE SYSTEM

차선이탈경고, 전방추돌경보, 사각지대감지, 자동비상제동, 보행자 및 사물감지, 졸음운전감지, 나이트비전 등 미래유망산업인 자율주행차

전기자동차 핵심 솔루션 개발

SMART “B”
인공 지능형 카메라
멀티뷰, 전방위 360˚ SVM 모니터링
오토파킹 기능
CAN 통신카메라
ECU & CAN
LDWS 카메라
차선이탈경보
DSM 카메라
운전자 모니터링

LASER WELDING CAMERA
극한방수구조
HD AVM CAMERA
6Ch Around View Monitoring
BIOMETRICS
IRIS PATTERN / FINGERPRINT
전술작전 차량 카메라
군용 카메라
